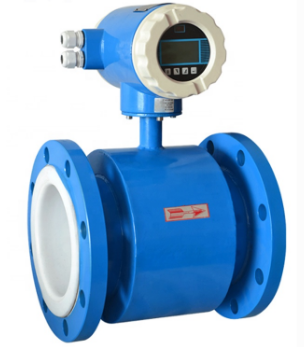

Name: 中国電磁流量計送信機サプライヤー、メーカー、工場 - 卸売価格 - JUNYUAN
Brand: 河南君源自動化設備有限公司
SKU: 209285732

1.動作原理:

電磁流量計発信器は、電磁誘導の原理を利用してパイプライン内の導電性液体の流れを正確に測定および監視する流量計です。流れの方向に垂直な磁場を生成する 2 つの電磁石からなるセンサーと、そこを通過する導電性流体で構成されます。

流体が磁場中を流れると、磁力線が切断され、流体の流量に比例した電圧が発生します。次にセンサーはこの電圧を信号に変換し、コンバーターに送信します。

センサーに接続されたトランスミッターは信号を増幅し、流量に比例する線形出力に変換します。
このタイプの流量計は高精度で信頼性が高く、酸、アルカリ、スラリー、下水、廃水などのさまざまな液体に適しています。また、流体の密度、粘度、温度の変化にも影響されません。

全体として、この流量計は、正確な液体流量の測定と監視を必要とするあらゆる業界に最適な機器です。効果的なプロセス制御を確保し、漏れを防止し、廃棄物を削減する上で非常に重要な役割を果たします。

電磁流量計は、水、飲料、ビール、牛乳、酸、アルカリ、下水廃水、パルプスラリー、電解質などの導電性液体の流量測定に最適です。この流量計は他の流量計よりも正確で、圧力、密度、粘度、温度に依存しない信号を生成します。このユニットは設置、操作、メンテナンスも簡単で、長年にわたり信頼性の高い正確な流量測定値を提供します。

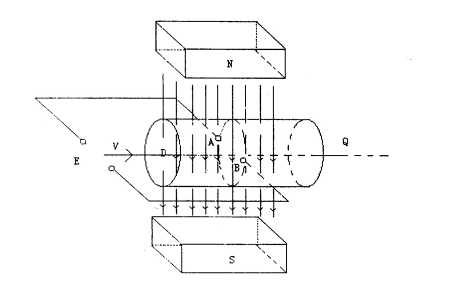

working principle of electromagnetic flow meter

電磁流量センサーの動作原理

2.主な技術パフォーマンス:

※呼び径(mm)
6,10,15,20,25,32,40,50,65,80,100,125,150,200,250,300,350,400,450,500,600,700,800,900,1000,1200,1400,1600,1800,2000,2200,2400,2600,2800,3000

* 正確さ
±0.2%,±0.5%

※測定範囲(速度)
0.01 m/s至15m/s

※測定媒体の導電率
20μs/cm以上

*呼び圧力(Mpa)
センサーの呼び圧力（標準圧力です。延長も可能ですので、弊社営業担当までお問い合わせください。）

呼び径（mm）	10-50	65-300	350-1000	1200-3000
呼び圧力（MPa）	4.0	1.6	1.0	0.6

3. ライニングの選択表は次のとおりです。

ライナー	主な公演
ゴム	優れた弾性と耐摩耗性。ただし、酸やアルカリなどの腐食性液体には耐性がありません。
PTFE	ポリテトラフルオロエチレン (PTFE) の化学的性質はプラスチックの中で最も安定しており、沸騰した塩酸、硫酸、王水、濃アルカリおよびさまざまな有機溶液に対して耐性があります。食品グレード: 食品液体を測定する場合は、PTFE ライニングが第一の選択肢です。
PFA	化学的特性は PTFE に似ており、優れた負圧耐性と食品グレードを備えています。使用コストは PTFE よりも高くなります。

4. 電極選択表は次のとおりです。

電極材質	主な性能と用途
SS316L	工業用水、生活用水、下水、廃水、パルプ、泥水などに使用されますが、耐食性はありません。石油、化学、冶金などの産業、自治体および環境保護分野に適しています。農地の灌漑用水、
HB	沸点以下のあらゆる濃度の塩酸に対して良好な耐食性能を発揮します。硫酸、リン酸、フッ酸、有機酸などの非酸化性の酸、アルカリ、塩酸などにも耐性があります。
HC	強い酸腐食耐性があり、硝酸、クロム酸、硫酸の混合物などの非酸化性の酸に対して耐性があります。次亜塩素酸塩溶液、海水、その他の酸化剤などの抗酸化塩。
チタン	海水、各種塩化物、次亜塩素酸塩、酸化性酸（ニトロソン酸を含む）、有機酸、アルカリなどに耐性があります。
タンタル	ガラスと同様の優れた耐食性。あらゆる化学媒体（175℃以下の沸騰塩酸、硝酸、硫酸を含む）にはほぼ耐性がありますが、フッ化水素酸、強硫酸、アルカリには耐性がありません。
炭化タングステンでコーティングされたステンレス鋼	耐摩耗性に優れており、通常、沈殿物や小さな固体粒子を含む液体に使用されますが、耐腐食性はありません。
