粒子繊維を含むスラリーに使用される流量計は、選定表からご確認いただけます。渦流量計、ターゲット流量計、コリオリ質量流量計などさまざまな流量計の使用条件と測定性能に応じて、電磁流量計は、測定されるスラリーが非導電性または強磁性粒子を含んでいない限り、スラリー流量を測定するための最初の選択肢であり、測定フローセンサーにアクセスするためにパイプラインシステムを遮断することはできません。 別の流量計を選択してください。 報告によると、微粉炭含有量が最大 65% の石炭水スラリーの流量を測定する長年のアプリケーション経験は、最高の電磁流量計であると考えられています。
差圧流量計は、スラリーの測定に使用できます。 差圧センサは、エルボ、くさび形チューブ、アニュラーチューブのほか、固相が小さい場合は円形オリフィスプレート、偏心オリフィスプレートにも使用できます。 ベンチュリ管も測定に使用されます。 .
ドップラー式超音波流量計は、パイプを切断せず、パイプの外側に超音波振動子（プローブ）をクランプすることなく測定できますが、測定精度は高くありません。
渦流量計は微量の粉体を含む固形分しか測定できず、固形分が多い場合や繊維状の場合は騒音の原因となり使用できません。
ターゲット流量計は重油や微粉炭を含む残油などの液体の流れに使用され、ひずみターゲット流量計が使用されます。
コリオリ式質量流量計をスラリー計測に応用した経験は、一般的にその直管型測定管に適していますが、あまり応用経験がありません。
密閉パイプライン内の液体の大流量測定に最適
ここでいう大流量とは、ある管径の流速が大きい場合の「比較的大流量」ではなく、流量の絶対値の大流量を指します。 パイプラインによって輸送される液体の流速には一定の範囲があるため、通常、低粘度液体の経済的な流速は 1 ～ 3m/s です。 したがって、ここで言う「大流量」測定とは、パイプラインの大流量の測定を指します。

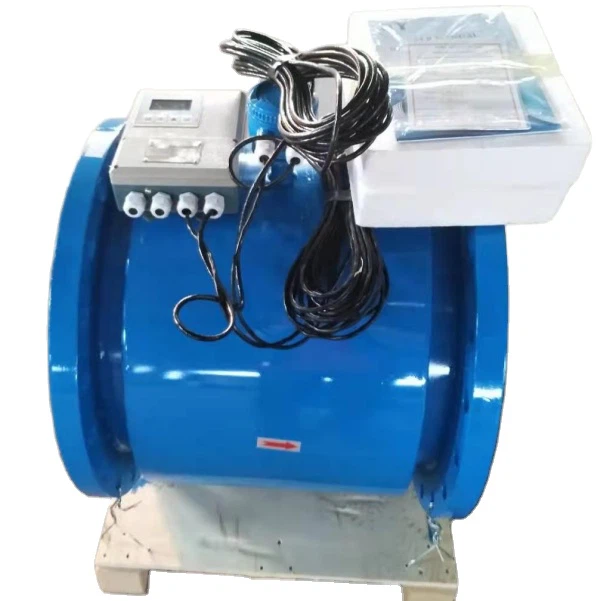

一般的に、管径DN300以下のものを中・小管径流量計、DN300～DN400以上のものを大管径流量計、DN1200以上のものを超大管径流量計と呼びます。 通常、超大口径配管の液流量測定は主に水であり、水の他に石油製品があります。 一般的に大口径流量計には差圧式流量計、電磁流量計、超音波流量計、挿入流量計。 DN300～DN500用の容積式流量計やタービン流量計もあります。
1. 設置条件
設置条件は、主に配管の流れを遮断して運転を停止できる測定方法か、配管に穴をあけてもよいか、配管の流れを遮断して運転を停止できるか、などです。フローセンサーを取り付けます。
流量センサで配管の流れを遮断できるようにすれば、電磁流量計、測定管部付き超音波流量計、容積式流量計、タービン流量計が選択できます。
パイプラインに穴を開けることができる場合は、外挿トランスデューサ超音波流量計と挿入流量計を選択できます。
上記の要件が許容されない場合は、外部クリップ式トランスデューサを備えた超音波流量計のみを選択できます。
2. 測定精度要件
高い測定精度が求められる非導電性液体の取引では、導電性液体にも測定管部付き超音波流量計、多チャンネル超音波流量計、渦流量計、電磁流量計が選択できます。
制御比率については、差圧ベンチュリ管と外部クランピング トランスデューサ超音波流量計より低い測定精度要件で選択できます。 測定精度要件が低いオプションの挿入流量計。
3. 圧力損失（揚水エネルギーコスト）
大流量測定のポンピング エネルギー コストは、流量測定の運用コスト、圧力損失、および差圧ベンチュリ、容積式流量計、タービン フロー カウントなど (ポンピング エネルギー コスト) のかなりの部分を占めます。 小さい方が挿入流量計で、圧力損失のないものが電磁流量計です。
